20cr厚壁無縫管，20Cr為珠光體，是可以進行焊接的，20Cr鋼焊接性較好，焊后一般不需熱處理。

　　20cr厚壁無縫管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水及某些固體物料等。與圓鋼等實心鋼材相比，在抗彎抗扭強度相同時，重量較輕，20Cr無縫鋼管是一種經濟截面鋼材，廣泛用于制造結構件和機械零件，如石油鉆桿、汽車傳動軸、自行車架以及建筑施工中用的鋼腳手架等。用20Cr鋼管制造環形零件，可提高材料利用率，簡化制造工序，節約材料和加工工時，如滾動軸承套圈、千斤頂套等，目前已廣泛用鋼管來制造。20Cr無縫鋼管還是各種常規武器不可缺少的材料，槍管、炮筒等都要鋼管來制造。20Cr鋼管按橫截面積形狀的不同可分為圓管和異型管。由于在周長相等的條件下，圓面積最大，用圓形管可以輸送更多的流體。此外，圓環截面在承受內部或外部徑向壓力時，受力較均勻，因此，絕大多數鋼管是圓形管材。

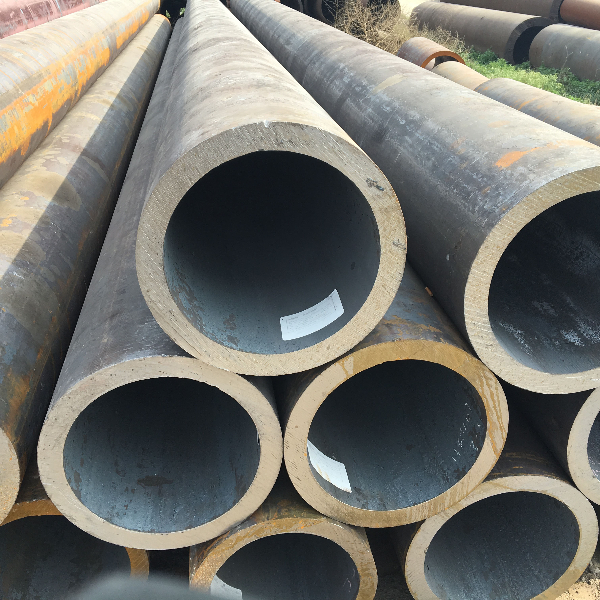

　　20cr厚壁無縫管

　　化學成份(%)：硅：0.17～0.37

　　力學性能：抗拉強度 σb (MPa)：≥835屈服強度 σs (MPa)：≥540伸長率 δ5 (%)：≥10斷面收縮率 ψ (%)：≥40，沖擊吸收功Ak(J)≥47硬度：退火或高溫回火供應狀態硬度≤156HB，試樣尺寸：試樣尺寸15mm

　　熱處理規范及金相組織：

　　熱處理規范：淬火溫度(℃)第一次880,第二次780～820，冷卻劑水和油。回火溫度(℃)200，冷卻劑水、空。

　　焊接性能：

　　2、厚度大于15mm的20Cr零件在焊前需預熱到100～150℃，若要求不高焊前可不預熱，焊后也可不進行回火熱處理。
